CABLE SUBMARINO



                                               CABLE SUBMARINO



DEFINICIÓN

Un cable submarino es aquel cable de cobre o fibra óptica instalado sobre el lecho marino y destinado fundamentalmente a servicios de telecomunicación.
No obstante, también existen cables submarinos destinados al transporte de energi electrica, aunque en este caso las distancias cubiertas suelen ser relativamente pequeñas. En lo relativo al servicio de telecomunicación los primeros cables, destinados al servicio telegráfico, estaban formados por hilos de cobre recubiertos de un material aislante denominado gutapercha, sistema desarrollado en1847 por el alemán Werner von Siemens.
Con este sistema se logró tender, en 1852, el primer cable submarino que unía el Reino Unido y Francia a través del Canal de la Mancha.

En 1855 se aprobó el proyecto para tender el primer cable trasatlántico que quedó fuera de servicio en poco tiempo. En 1865 se puso en marcha el segundo proyecto, empleándose para ello el mayor barco existente en ese entonces, el Great Eastern. Este cable no llegaría a funcionar hasta el año 1866 y unía Irlanda y Terranova.
Las dificultades de tendido fueron considerables, así como las de explotación, debido a las elevadas atenuaciones que sufrían las señales como consecuencia de la capacitancia entre el conductor activo y tierra, así como por los problemas de aislamiento. Muchos de estos problemas eran ocasionados por los accionistas de las compañías marítimas, introduciendo clavos y perforando así, la capa aislante del cable, se tuvieron que emplear muchos hombres y un trabajo minucioso y a conciencia para poder repararlos. El progreso de éste, era perjudicial económicamente para las compañías navieras.
El descubrimiento de aislantes plásticos posibilitó la construcción de cables submarinos para telefonía, dotados de repetidores amplificadores sumergidos, con suministro de energía a través de los propios conductores por los que se transmitía la conversación.
Posteriormente, en la década de los 60, se instalaron cables submarinos formados por pares coaxiales, que permitían un elevado número de canales telefónicosanalógicos, del orden de 120 a 1800, lo que para la época era mucho. Finalmente, los cables submarinos de fibra óptica han posibilitado la transmisión de señalesdigitales portadoras de voz, datos, televisión, etc. con velocidades de transmisión de hasta 2,5 Gbit/s, lo que equivale a más de 30 000 canales telefónicos de 64 kbit/s.
Aunque los satélites de comunicaciones cubren una parte de la demanda de transmisión, especialmente para televisión e Internet, los cables submarinos de fibra óptica siguen siendo la base de la red mundial de telecomunicaciones.1 2




CARACTERÍSTICA


 Un cable submarino implica un proceso de tendido del núcleo físico de un cable, lo que lleva a cientos o miles de hilos de fibra óptica al fondo del océano. Un cable submarino es un sistema de comunicación emisor-receptor que se conecta a otros sistemas de cable o estaciones receptoras terrestres. La Anglo-French Telegraph Company, operada por John Watkins Brett, puso el primer cable submarino en 1850. Muchos de los avances tecnológicos, desde entonces, han vinculado países en la red de las telecomunic

Muchos países del tercer mundo y los continentes aislados se han beneficiado del uso del cable submarino. Ellos una vez tuvieron que confiar en los sistemas basados ​​en tierra y las transmisiones por satélite. No existen límites para la longitud de cable que se puede colocar para unir otros países e islas remotas. La aplicación de cable submarino ha incrementado positivamente la cantidad de flujo de ancho de banda, lo que permite la transmisión de gran comunicación a través de redes de cables individuales que pueden llevar al instante terabytes de información. La introducción de un cable submarino en las posiciones de los países aislados y del tercer mundo, ha reducido el costo de acceso a la comunicación y ha estimulado un mayor crecimieNnto













NORMAS

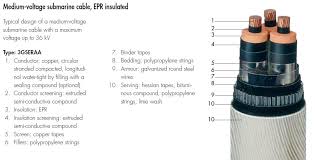

Cables Eléctricos de Baja Tensión de 600 a 1000 Volts, Media Tensión de 5 a 46 kV y alta tensión hasta 230 kV; Energía, Fibras Ópticas, Electro ópticos (Media, Alta o Extra Alta Tensión mas fibra óptica).
Aplicaciones: Interconexión de Plataformas petroleras de Generación para Producción y Perforación, Plataformas Habitacionales; Conexiónes intercontinentales o entre islas. Cables de Telecomunicaciones, Fibra Óptica, Conexiones Umbilicales en parques Eólicos Marinos, Plantas de Generación o Subestaciones Submarinas. Aplicaciones Electromecánicas como ROV, Control, Medición Geofísica o Sísmica y de Sonar para la industria pesquera. Servicios de Ingeniería y Contratos Llave en Mano.
Normas o certificaciones aplicables: ISO 9000: 2008, ISO 14001:2004, DNV, BS, IEC entre otras.*
*NOTA: algunas normas o certificaciones aplican a un cierto tipo de cable dependiendo de su aplicación y país de uso. No todas las normas aplican a todos los cables.







TS58A Y T5686




                                                           TS68A Y T5686



DEFINICIÓN


Para evitar posibles confusiones se recomienda que las instalaciones de cableado se realicen íntegramente con una sola modalidad de cable.

Las designaciones t y r significan Tip y Ring, denominaciones que vienen de los primeros tiempos del teléfono.  En la actualidad se refieren a los cables positivo (Tip) y negativo (Ring) de cada par.

Los cables de par trenzado son más económicos que los coaxiales y admiten más velocidad de transmisión, sin embargo la señal se atenúa antes que en los coaxiales, por lo que deben instalarse repetidores y concentradores (hubs).  Para garantizar un mínimo de fiabilidad los cables UTP no deben estar destrenzados ni aún en distancias cortas [2].  Por la misma razón, los cables de conductores paralelos (cable plano) no deben ser utilizados en redes, por ejemplo el cable satinado-plata utilizado en conexiones telefónicas.
En las nuevas instalaciones UTP deben utilizarse toda las pares , porque a diferencia de Ethernet y Token-Ring, que utilizan un par para transmitir y otro para recibir, algunos de los nuevos protocolos transmiten sobre múltiples pares. nota :  En las conexiones 10 Base-T solo se utilizan los pares 2 y 3, sin embargo es más seguro conectar los 4 pares presentes en el cable y en el conector.  Los cables pueden servir para una posterior actualización a 100Base-T4, además, los cables con menos conexiones pueden trabajar aparentemente bien, pero fallar en algunas operaciones.  Además debe verificarse la integridad de la conexión en el lado del hub y en el lado de la tarjeta Ethernet (adaptador de red).

En las instalaciones antiguas (ya construidas) es posible aprovechar al máximo su tiempo de vida útil seleccionando cuidadosamente el tipo de acceso que se utilizará sobre la capa física, y utilizando un analizador de precisión (Nivel II) para verificar la capacidad real del cable existente.  En este sentido es poco probable que incluso los nuevos estándares de alta velocidad (por ejemplo Gigabit Ethernet a 1000 Mbps, cuya propuesta es de utilizar cable de 4 pares Cat-5), exijan cables para más de 100 MHz, en su lugar se utilizarán algoritmos de compresión más eficientes.

Además del cable UTP estándar, se utilizan también otras clases en el tendido de redes:









NORMAS

Este cable puede ser usado para conectar dos Hubs en cascada,
o para conectar 2 Estaciones Ethernet sin necesidad de un Hub,
Trabaja para ambos 10 Base-T y 100 Base-T.

Nota 1: Es importante que cada PAR sea mantenido como PAR, TX+ y TX- deben ser PAR, y RX+ y RX- deben ser el otro par. (Como se muestra en la tabla de arriba). Y así por cada PAR.







CABLE CRUZADO



                                   CABLE  CRUZADO

DEFINICIÓN

RJ-45 (registered jack 45) es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.


Cable CRUZADO (CROSSOVER)

En un cable cruzado se cambia el orden de los dos pares que transmiten los datos.
El cable cruzado se usa, en general, para:

-Conectar un ordenador con otro, que actúa como servidor, sin necesidad de un concentrador,

-Conectar dos estaciones de trabajo aisladas,

-Conectar concentradores entre sí. Este caso se dará cuando nuestro concentrador no disponga de un puerto uplink, o esté desactivada la opción de Enlace ascendente/Normal. O bien si queremos conectar dos concentradores directamente, utilizando cualquier otro puerto.

En redes Ethernet 10/100Base T sólo se utilizan dos pares de cables (Blanco-Naranja/Naranja y Blanco Verde/Verde); así, necesitamos hacer un cable en el que:

Los hilos 1 y 2 de uno de los extremos de un cable estén conectados a los pin 3 y 6 del otro

Los hilos 3 y 6 del primer extremo estén conectados a los pin 1 y 6 del otro.

Para hacer un cable cruzado respetando la norma oficial, en uno delos extremos utilizaremos la norma 586B, que es la que hemos visto para hacer un cable no cruzado; y, en el otro extremo, seguiremos la norma 586A. La disposición quedará de la siguiente manera:
Cable cruzado de dos pares para tecnología 10/100BaseT:














características

 CABLE DE RED CRUZADO
El cable cruzado se utiliza para conectar dispositivos del mismo tipo:
Computadora a computadora
Router a router por medio de la interfaz Ethernet
Switch a switch
Computadora a router por medio de la interfaz Ethernet
Un cable cruzado es aquel donde en los extremos la configuración es diferente. El cable cruzado, como su nombre lo dice, cruza las terminales de transmisión de un lado para que llegue a recepción del otro, y la recepción del origen a transmisión delfinal.

Para crear el cable de red cruzado, lo único que deberá hacer es ponchar un extremo del cable con la norma T568A y el otro extremo con la norma T568B.
Con este cable se puede transmitir directamente a través de dos dispositivos conectados entre sí, esto quiere decir que la conexión entre dichos dispositivos no hay un intermediario la comunicación y la conexión es directa. Se preguntaran porque de computadora a router si se pueden conectar, sí solo se pueden conectar dispositivos delmismo equipo. Esto se debe ya que el router puede ser configurado directamente conectado a una computadora o también vía remota,
Pin
Pin
Blanco/Naranja 1
1 Blanco/Naranja
Naranja 2
2 Naranja
Blanco/Verde 3
3 Blanco/Verde
Azul 4
4 Azul
Blanco/Azul 5
5 Blanco/Azul
Verde 6
6 Verde
Blanco/Café 7
7 Blanco/Café
Café 8
8 Café
EL CABLE RECTO
El cable recto se usa para conectar diferentes dispositivos:
De un switch a un router por medio del puerto Ethernet.
De unacomputadora a un switch.
De una computadora a un Hub (ya no son muy comunes en el mercado).
En el cable recto normalmente los pines 1 y 2 son usados para transmitir datos y los pines 3 y 6 son para recibir datos. Las computadoras, servidores y routers, son conectados por medio de estos cables. En algunos casos unos switches poseen PoE (Power over Ethernet) esto quiere decir que transmiten energía eléctrica a través del mismo cable de red.

Configuración del cable recto
Pin
Pin








NORMAS

El RJ45 es el que nos interesa en este momento, ya que es el más utilizado. Los cables que se utilizan se denominan pares trenzados ya que están compuestos por cuatros pares de hilos trenzados entre sí. Cada par de hilos está compuesto por un hilo de color puro y un hilo marcado con rayas del mismo color. Se recomienda encarecidamente utilizar un cable de categoría 5 que tenga entre 3 y 90 metros de largo. Existen dos estándares de cableado que difieren en la posición de los pares naranja y verde, definidos por la EIA, Asociación de la Industria Electrónica/TIA, Asociación de la Industria de Telecomunicaciones:
